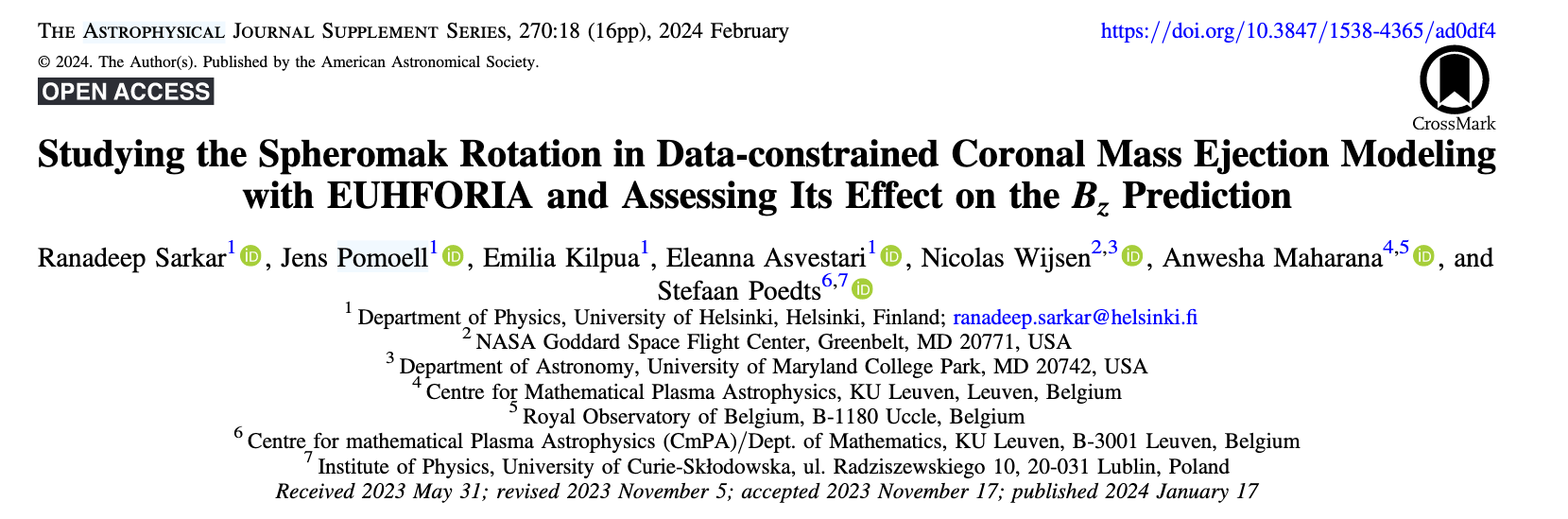

Studying the Spheromak Rotation in Data-constrained Coronal Mass Ejection Modeling with EUHFORIA and Assessing Its Effect on the $B_z$ Prediction (Ranadeep Sarkar et al. 2024)

🚀 1. Spheromak 회전과 $B_z$ 예측 - 연구 배경

우주 기상 예측(Space Weather Forecasting)에서 CME의 자기장 변화를 이해하는 것은 매우 중요한 문제입니다. 특히, 스페로막(Spheromak) 모델이 이동하면서 회전하는 문제는 $B_z$ 예측의 불확실성을 증가시킬 수 있습니다.
CME 자기장의 중요성, 스페로막 모델의 필요성, 틸팅 불안정성(Tilting Instability)의 물리적 원리를 설명합니다.

📌 1.1 코로나 질량 방출(CME)이란?

코로나 질량 방출(Coronal Mass Ejections, CME)은 태양에서 대량의 플라스마와 자기장이 방출되는 현상입니다. CME는 태양풍과 함께 이동하며, 지구 자기권과 상호작용할 경우 강한 지자기 폭풍(Geomagnetic Storms)을 유발할 수 있습니다.

🔹 CME가 지구에 미치는 영향

• 강한 자기 폭풍 발생 → 전력망 장애 가능 (1989년 캐나다 정전 사태)
• GPS 및 통신 장애 → 위성 시스템 오류, 항공기 운항 문제
• 강력한 오로라(Aurora) 현상 → 중위도에서도 관측 가능

🔹 $B_z$(남북 자기장 성분)의 중요성

$B_z$ 방향	지구 자기권 영향
$B_z$ < 0 (남향 자기장)	강한 자기 폭풍 발생 가능성 증가
$B_z$ > 0 (북향 자기장)	자기 폭풍 영향 적음

🌟 즉, $B_z$를 정확히 예측하지 못하면 우주 기상 예측의 신뢰성이 낮아질 수 있음.
하지만, CME의 자기장이 이동하면서 변형되기 때문에 $B_z$ 예측이 어렵습니다.

📌 1.2 CME 자기장 예측을 위한 모델링 접근법

🔹 전역 태양권 MHD 모델 (Global Heliospheric MHD Models)

스페로막 모델은 CME 내부 자기 구조를 단순화하는 데 유리하여, 전역 MHD 모델(EUHFORIA 등)에서 CME 예측을 위해 자주 사용됩니다. 특히, 스페로막은 외부 자기장이 없어도 자기적 평형을 유지할 수 있어, 플럭스 로프 모델과 달리 독립적으로 행성간 공간에서 전파되는 자기 구조를 표현하는 데 유용합니다. 그러나 이러한 독립성 때문에 이동 중 틸팅 불안정성이 발생하여 자기장이 회전할 수 있습니다.

📌 1.3 틸팅 불안정성이란? (Tilting Instability)

스페로막이 태양에서 방출된 후 이동하는 동안 자기축이 회전할 수 있음이 관측되었습니다.
이러한 현상을 틸팅 불안정성(Tilting Instability)이라고 합니다.

🔹 틸팅 불안정성이 발생하는 주요 원인

1️⃣ 자기 모멘트(Magnetic Moment)와 외부 자기장(Ambient Magnetic Field) 간의 상호작용
2️⃣ 로렌츠 힘(Lorentz Force, $\mathbf{J} \times \mathbf{B}$)에 의한 자기적 압력 불균형
3️⃣ 태양풍과의 유체 역학적 상호작용 (MHD 비선형 효과 포함)

📌 1.4 수학적으로 표현된 틸팅 불안정성

스페로막 내부의 자기장은 자기 벡터 퍼텐셜(Magnetic Vector Potential, $\mathbf{A}$)을 사용하여 정의됩니다.

\[\mathbf{B} = \nabla \times \mathbf{A}\]

또한, 스페로막은 자기 모멘트(magnetic moment, $\mathbf{m}$)을 가지며,
외부 자기장 $\mathbf{B}_{\text{ext}}$과 상호작용하여 토크 $\mathbf{\tau}$가 발생합니다.

\[\mathbf{\tau} = \mathbf{m} \times \mathbf{B}_{\text{ext}}\]

스페로막의 회전 운동은 다음과 같이 표현할 수 있습니다.

\[I \frac{d\omega}{dt} = \tau\]

• $ I $ = 스페로막의 관성 모멘트(moment of inertia)
• $ \omega $ = CME의 각속도(angular velocity)
• $ \tau $ = 자기 토크(magnetic torque)

🌟 즉, 스페로막이 이동하면서 회전하면, 1AU에서 측정된 $B_z$ 값이 초기 모델과 다를 가능성이 큼!
➡️ $B_z$ 예측의 정확성을 높이기 위해, 스페로막의 회전을 정량적으로 분석해야 함.

📌 1.5 연구 질문 정리

1️⃣ 스페로막은 전역 MHD 모델에서 어떻게 진화하고 회전하는가?
2️⃣ 태양에서 어느 거리까지 주변 자기장이 스페로막 회전에 중요한 영향을 미치는가?
3️⃣ 스페로막의 밀도(Density)가 태양권(heliosphere)에서의 진화에 중요한 역할을 하는가?
4️⃣ 스페로막의 회전이 1AU(지구 거리)에서 $B_z$ 예측에 어떤 영향을 미치는가?

🚀 2. Spheromak 회전과 $B_z$ 예측 - 연구 방법

이번 섹션에서는 논문에서 사용된 연구 방법을 깊이 있게 분석합니다.
연구팀은 2013년 4월 11일 발생한 CME(코로나 질량 방출) 사건을 분석하고, EUHFORIA 모델을 활용하여 태양에서 지구까지의 스페로막 진화를 시뮬레이션하였습니다.
배경 태양풍 모델링, 스페로막 삽입 과정, 실험 변수 설정 및 시뮬레이션 실행 방법을 논문의 연구 방법과 일치하도록 상세히 설명합니다.

📌 2.1 연구 개요: 어떻게 실험을 진행했는가?

본 연구에서는 2013년 4월 11일 발생한 CME 사건을 분석하고,
태양에서 지구(1AU)까지의 CME 전파를 전역 MHD 모델을 사용하여 시뮬레이션하였습니다.

사용된 모델:

• EUHFORIA (European Heliospheric Forecasting Information Asset) 모델
  • 태양권(heliosphere)에서의 CME 전파 및 자기장 변화를 예측하는 전역 MHD 모델

주요 연구 단계:
1️⃣ 태양풍 배경 모델링: CME 발생 전 태양풍 환경을 시뮬레이션
2️⃣ 스페로막 삽입 및 초기 조건 설정: CME를 스페로막(Spheromak) 모델로 표현하여 태양권 MHD 모델에 삽입
3️⃣ 시뮬레이션 실행: 서로 다른 밀도를 가진 스페로막을 사용하여 다중 실험 수행
4️⃣ 결과 분석: 스페로막의 회전과 자기장 변화, $B_z$ 예측의 신뢰도 평가

📌 2.2 배경 태양풍 모델링 (Background Solar Wind Model)

스페로막을 삽입하기 전에,
CME 발생 당시의 태양풍 환경을 재현하기 위해 EUHFORIA 모델을 사용하여 태양풍을 시뮬레이션하였습니다.

✅ 모델링 과정:

1. 초기 입력 데이터:
   • 2013년 4월 10일 17:04 UT 기준 GONG(Ground-Based Global Oscillation Network Group) 종합 자기장 지도(Synoptic Magnetogram)를 초기 입력값으로 설정
   • 이 데이터를 활용하여 태양 코로나 자기장을 0.1AU까지 확장
2. 태양권 MHD 모델 내부 경계 조건 설정 (0.1AU):
   • 포텐셜 필드 소스 서피스(PFSS) 및 섀튼 전류 시트(Schatten Current Sheet) 방법을 사용하여 자기장 외삽 수행
   • 경험적 공식(empirical formulations)을 적용하여 태양풍 속도, 밀도, 자기장 값을 설정
3. 태양 자전 보정:
   • 태양풍 맵을 기본적으로 $\psi = 10^\circ$ 회전하여 태양 자전 효과 반영
   • 여러 개의 시뮬레이션을 수행하며 $\psi$ 값을 최적화(최적값: $\psi = 17^\circ$)
4. 정상 상태(steady-state) 태양풍 시뮬레이션 실행:
   • 위의 설정을 바탕으로 14일 동안 MHD 시뮬레이션을 실행하여 태양풍을 안정화
   • 최적화된 태양풍 환경을 모든 후속 실험의 초기 조건으로 사용

📌 2.3 스페로막 삽입 및 초기 조건 설정

스페로막은 CME의 자기 구조를 단순화하여 표현하는 모델이며,
0.1AU에서 태양풍 환경에 삽입되었습니다.

🔹 2.3.1 스페로막의 기하학적 설정 (Geometric Properties)

✅ 초기 기울기(tilt angle, $\tau$) 설정

• Sarkar et al. (2020) 연구에 따라,
  CME의 자기 축 방향이 태양 적도로부터 70° 기울어져 있는 것으로 관측됨
• 이 방향을 스페로막의 대칭 축에 맞춰 변환하여
  최종 삽입 기울기 $\tau = -70^\circ$ 설정

✅ 반지름(Radius) 설정

• 플럭스 로프(Flux Rope) 모델을 기반으로,
  0.1AU에서 CME 반지름을 7.2 태양 반경($R_S$)으로 설정

🔹 2.3.2 스페로막의 운동학적 설정 (Kinematic Properties)

✅ 속도(Speed) 설정

• GCS 모델(Thernisien et al. 2009) 분석 결과,
  CME의 3D 속도는 930 km/s로 계산됨
• 이에 따라, 스페로막의 초기 속도(전파 속도) $V = 400 km/s$로 설정

✅ 전파 방향 설정

• 태양-지구 선(Sun-Earth Line)을 따라 이동하도록 설정 ($\theta = 0^\circ, \phi = 0^\circ$)

🔹 2.3.3 스페로막의 자기적 설정 (Magnetic Properties)

✅ 헬리시티(Helicity) 및 자기 플럭스 설정

• CME는 좌회전 자기 소용돌이(Left-handed Chirality)를 가짐
• 헬리시티($H = -1$) 설정
• 자기 플럭스($\Phi_B = 2.4 \times 10^{13}$ Wb) 설정

📌 2.4 시뮬레이션 실행 및 실험 변수 설정

총 7개의 실험을 수행하여, 스페로막의 밀도가 회전에 미치는 영향을 분석

실험 조건	스페로막 밀도 (kg/m³)
Run1 (기본 밀도)	$1.0 \times 10^{-18}$
Run2	$2.0 \times 10^{-18}$
Run3	$4.0 \times 10^{-18}$
Run4	$6.0 \times 10^{-18}$
Run5	$8.0 \times 10^{-18}$
Run6 (중간 밀도)	$1.0 \times 10^{-17}$
Run7 (고밀도)	$5.0 \times 10^{-17}$

🚀 3. Spheromak 회전과 $B_z$ 예측 - 연구 결과

이번 섹션에서는 스페로막(Spheromak) 회전과 자기장 강도 변화, $B_z$ 예측의 신뢰도에 대한 연구 결과를 분석합니다.
스페로막의 밀도가 증가하면 회전이 줄어들며, 1AU에서의 자기장 강도와 $B_z$ 예측에 중요한 영향을 미칩니다.

📌 3.1 스페로막의 회전 분석 (Spheromak Rotation Analysis)

🔹 3.1.1 스페로막은 태양에서 멀어지면서 회전한다

• 스페로막은 태양에서 멀어질수록 시계 방향(clockwise)으로 약 90° 회전
• 0.3AU 이전에서 가장 큰 회전이 발생하며, 이후 회전 속도가 감소

✅ 자기장 회전과 토크(Torque) 관계

스페로막은 자기 모멘트 $\mathbf{m}$을 가지며, 외부 자기장 $\mathbf{B}_{\text{ext}}$과 상호작용하여 토크 $\mathbf{\tau}$를 생성합니다.

\[\mathbf{\tau} = \mathbf{m} \times \mathbf{B}_{\text{ext}}\]

스페로막의 회전 운동은 다음과 같이 표현할 수 있습니다.

\[I \frac{d\omega}{dt} = \tau\]

• $ I $ = 스페로막의 관성 모멘트(moment of inertia)
• $ \omega $ = CME의 각속도(angular velocity)
• $ \tau $ = 자기 토크(magnetic torque)

🌟 즉, 외부 자기장이 강할수록 스페로막은 더 빠르게 회전하며,
태양에서 가까운 곳(0.3AU 이전)에서 가장 강한 회전이 발생한다.

📌 3.2 스페로막의 밀도 변화가 회전에 미치는 영향

실험 조건	스페로막 밀도 (kg/m³)	회전 각도 ($^\circ$)
Run1 (기본 밀도)	$1.0 \times 10^{-18}$	약 90$^\circ$
Run2	$2.0 \times 10^{-18}$	약 80$^\circ$
Run3	$4.0 \times 10^{-18}$	약 70$^\circ$
Run4	$6.0 \times 10^{-18}$	약 60$^\circ$
Run5	$8.0 \times 10^{-18}$	약 50$^\circ$
Run6 (중간 밀도)	$1.0 \times 10^{-17}$	약 35$^\circ$
Run7 (고밀도)	$5.0 \times 10^{-17}$	약 20$^\circ$

🔹 밀도가 높을수록 회전이 줄어드는 이유

• 스페로막의 밀도가 증가하면, 질량이 증가하여 관성 모멘트($ I $)가 커짐
• 관성 모멘트가 크면 회전 속도 변화율($ d\omega/dt $)이 감소
• 결과적으로, 밀도가 높을수록 스페로막이 덜 회전함

📌 3.3 자기장 강도 변화 분석 (Magnetic Field Strength at 1AU)

스페로막은 이동하면서 팽창(expansion)하지만, 밀도가 높은 스페로막은 예상과 달리 자기장 강도가 감소하지 않고 유지되거나 증가하는 경향을 보임.

🔹 3.3.1 예상과 다른 자기장 강도 변화

• 일반적으로, 스페로막이 팽창하면 내부 자기장이 약해질 것으로 예상됨
• 하지만, 실험 결과에서는 밀도가 높은 스페로막이 오히려 더 강한 자기장을 유지

✅ 내부 압축 효과 (Compression Effect)와 자기장 유지

• 밀도가 높은 스페로막은 내부 플라스마 압력이 높아져, 자기장이 더 강하게 유지될 수 있음
• 특히, 자기적 포획(Magnetic Confinement) 효과가 증가하여 내부 자기력이 강하게 남아 있게 됨
• 밀도가 증가하면 내부 압력이 높아지고, 자기장이 강하게 유지됨

🌟 즉, 밀도가 높을수록 스페로막의 회전이 줄어들고, 자기장이 더 강하게 유지되는 경향을 보인다.

📌 3.4 $B_z$ 예측의 신뢰도 분석 (Impact on $B_z$ Prediction at 1AU)

스페로막의 회전이 심할수록 $B_z$ 예측이 어려워지는 경향이 발견됨.

🔹 3.4.1 회전이 심한 경우 (LD 스페로막)

• 자기 축이 크게 기울어지며, 초기 $B_z$ 예측 값과 1AU에서 측정된 값이 크게 차이 남
• $B_z$ 예측의 오차가 증가하여, 자기 폭풍 예측의 신뢰도가 낮아질 가능성이 있음

🔹 3.4.2 회전이 적은 경우 (HD 스페로막)

• 자기 축이 안정적으로 유지되면서, 초기 $B_z$ 값과 1AU에서 측정된 값이 더 일치
• $B_z$ 예측 신뢰도가 증가하며, 우주 기상 예측의 정확성이 향상됨

🌟 즉, 스페로막의 회전이 적을수록 $B_z$ 예측의 불확실성이 줄어들고, 더 정확한 우주 기상 예측이 가능해진다.

---

🚀 4. Spheromak 회전과 $B_z$ 예측 - 결론 및 연구의 함의

이번 섹션에서는 논문의 결론을 요약하고, 연구의 의미와 향후 연구 방향을 분석합니다.
스페로막(Spheromak)의 회전이 $B_z$ 예측에 미치는 영향을 정량적으로 평가한 이번 연구는 우주 기상(space weather) 예측 모델 개선에 중요한 시사점을 제공합니다.

📌 4.1 연구의 주요 결론 (Key Findings)

본 연구는 2013년 4월 11일 발생한 CME 사건을 기반으로, 스페로막(Spheromak) 모델을 사용한 전역 MHD 시뮬레이션을 수행하였습니다.
이를 통해, 스페로막의 회전이 $B_z$ 예측에 미치는 영향을 정량적으로 분석하였습니다.

🔹 4.1.1 스페로막의 회전이 $B_z$ 예측에 미치는 영향

• 스페로막은 태양에서 멀어지면서 회전하며, 이 회전이 $B_z$ 예측의 불확실성을 증가시킴
• 특히, 0.3AU 이전에서 회전이 가장 크게 발생하며, 이후 회전 속도가 감소
• 1AU에서의 $B_z$ 예측 오차가 증가할 수 있음

🔹 4.1.2 밀도가 높은 스페로막(HD)일수록 회전이 줄어든다

• 밀도가 높은 스페로막은 관성 모멘트(moment of inertia, $I$)가 증가하여 회전이 적게 발생
• 밀도가 낮은 스페로막(LD)은 약 90$^\circ$ 회전, 밀도가 높은 경우(HD)는 약 20$^\circ$ 회전에 그침
• 즉, 밀도를 높이면 $B_z$ 예측 신뢰도를 증가시킬 수 있음

🔹 4.1.3 밀도가 높은 경우 자기장이 더 강하게 유지된다

• 예상과 달리, 밀도가 높은 스페로막은 1AU에서 자기장이 감소하지 않고 유지됨
• 이는 내부 압축 효과(compression effect) 때문으로 추정됨
• 자기장이 강하게 유지되면, 지구에서 측정되는 자기장과 예측된 자기장 간의 차이를 줄일 수 있음

🌟 즉, 밀도를 높이면 스페로막의 회전이 줄어들고, 자기장이 더 안정적으로 유지되면서 $B_z$ 예측 신뢰도가 증가한다.

📌 4.2 연구의 함의 (Implications for Space Weather Forecasting)

이번 연구는 우주 기상 예측 모델을 개선하기 위한 중요한 정보를 제공합니다.

🔹 4.2.1 우주 기상 모델에서 스페로막 회전을 고려해야 함

• 기존 MHD 모델에서는 스페로막 회전이 $B_z$ 예측에 미치는 영향을 충분히 반영하지 않음
• 본 연구는 스페로막 회전을 정량적으로 분석하고, 밀도 조절이 예측 정확도를 개선할 수 있음을 보임

🔹 4.2.2 밀도 조절을 통한 CME 모델링 개선 가능성

• 현재의 CME 모델에서는 일정한 밀도 값을 사용하지만,
  실제 CME 밀도는 변화할 수 있으며, 이는 $B_z$ 예측에 영향을 줄 수 있음
• CME 밀도를 모델링할 때, 초기 밀도를 증가시키면 $B_z$ 예측의 신뢰도를 향상시킬 가능성이 있음

🌟 즉, 스페로막의 밀도를 조정하는 것은 우주 기상 예측을 더욱 정밀하게 만드는 중요한 요소가 될 수 있다.

📌 4.3 향후 연구 방향 (Future Research Directions)

이번 연구를 기반으로, 향후 연구에서는 다음과 같은 방향으로 확장될 수 있습니다.

🔹 4.3.1 플럭스 로프(Flux Rope) 모델과 비교 연구

• 이번 연구에서는 스페로막 모델을 사용하였지만, 실제 CME는 플럭스 로프(Flux Rope) 구조를 가질 가능성이 큼
• 플럭스 로프 모델과 스페로막 모델을 비교하여, 어떤 모델이 $B_z$ 예측에 더 적합한지 연구 필요

🔹 4.3.2 다양한 CME 사례에서 실험 수행

• 이번 연구는 2013년 4월 11일 CME 사건만 분석하였음
• 다른 CME 사례에서도 동일한 결과가 나오는지 추가 연구 필요

🔹 4.3.3 태양풍(Background Solar Wind) 변화를 고려한 시뮬레이션

• 이번 연구에서는 균일한 태양풍을 가정하였지만, 실제 태양풍은 지역에 따라 속도와 밀도가 다르게 변함
• 태양풍의 변화를 반영한 모델을 개발하여, $B_z$ 예측의 신뢰도를 더욱 향상시킬 필요가 있음

🌟 즉, 플럭스 로프 모델, 다양한 CME 사례 연구, 태양풍 변화 고려가 향후 연구에서 중요한 과제가 될 것이다.

📌 4.4 연구 요약 및 결론 (Summary & Conclusion)

연구 질문	연구 결과
스페로막은 어떻게 회전하는가?	태양에서 멀어질수록 시계 방향으로 약 90$^\circ$ 회전
밀도 증가가 회전에 미치는 영향?	밀도가 높을수록 회전이 줄어들고, 자기장이 더 안정적으로 유지됨
$B_z$ 예측에 대한 영향?	회전이 심할수록 $B_z$ 예측이 어려워짐, 밀도 증가로 예측 신뢰도 개선 가능

🎯 최종 결론

✅ 스페로막 회전이 $B_z$ 예측의 불확실성을 증가시킴
✅ 밀도를 높이면 회전이 줄어들고, 자기장이 더 안정적으로 유지됨
✅ 우주 기상 예측 모델에서 스페로막 밀도 조정이 중요한 요소가 될 수 있음

---
