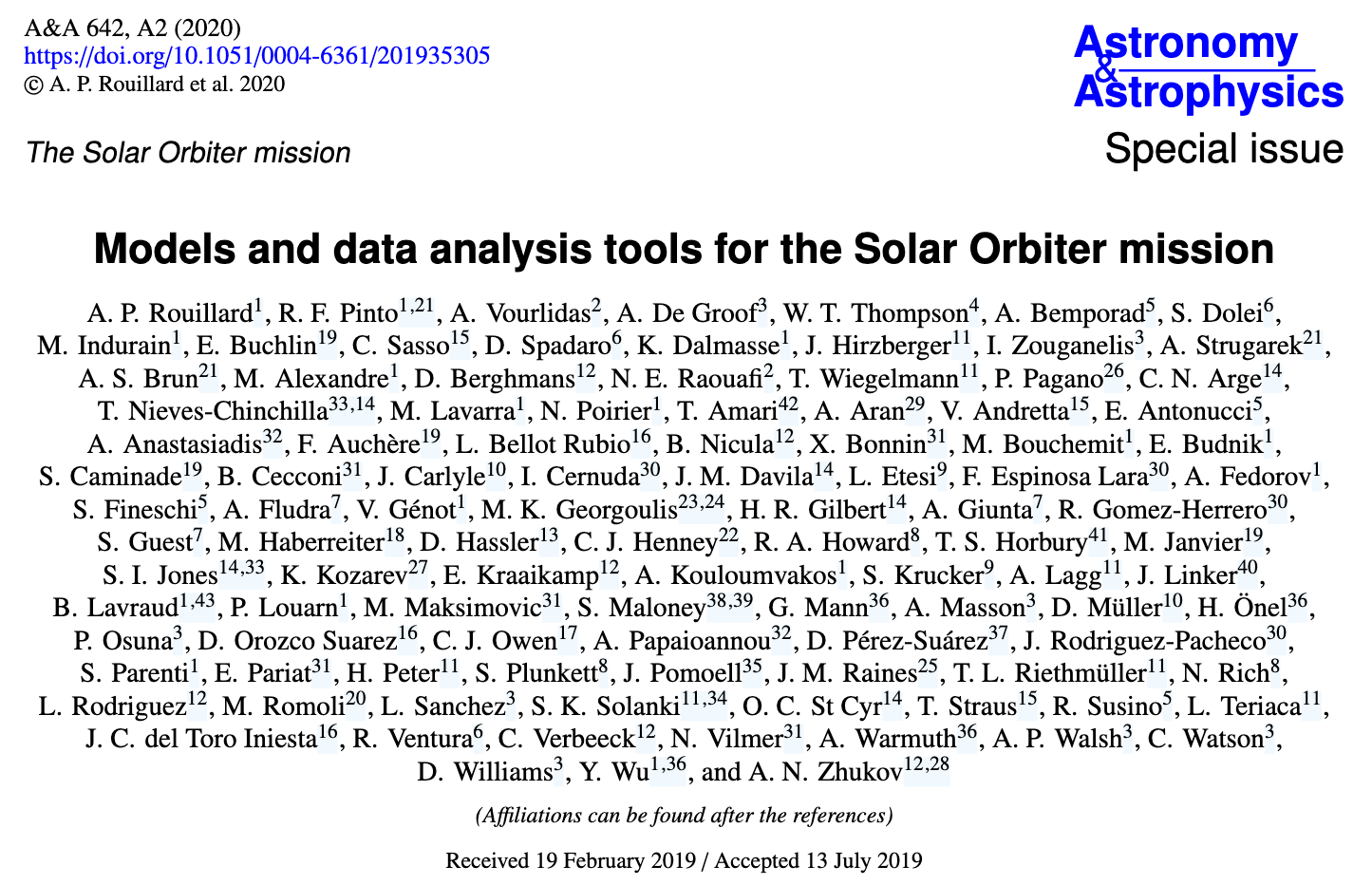

Models and data analysis tools for the Solar Orbiter mission (A. P. Rouillard et al., 2020)
Solar Orbiter 미션을 위한 모델과 데이터 분석 도구 종합 분석
1. 논문 개요
이 논문은 유럽우주국(ESA)과 NASA의 협력 미션인 Solar Orbiter를 지원하기 위해 개발된 다양한 모델링 기법과 데이터 분석 도구들을 포괄적으로 소개하고 있습니다.
2. Solar Orbiter 미션 소개
Solar Orbiter는 태양과 내부 태양권(inner heliosphere)을 연구하기 위한 ESA와 NASA의 협력 미션입니다. 이 임무의 주요 목표는:
- 태양 대기와 내부 태양권에 대한 전례 없는 관측 데이터 수집
- 태양풍의 기원과 태양 자기장의 구조 연구
- 태양 극지방의 근접 관찰(지구에서는 관측이 어려운 영역)
- 태양 활동이 태양권에 미치는 영향 연구
탐사선은 지구–태양 거리의 1/4 지점(수성 궤도 내)까지 접근하여 관측을 수행하며, 다양한 원격 감지(Remote Sensing, RS) 및 현장(In-Situ, IS) 관측 장비를 탑재하고 있습니다.
총 10개의 과학 장비 중 6개는 태양과 코로나를 관측하는 RS 기기이고, 4개는 태양풍을 직접 측정하는 IS 기기입니다.
3. 논문의 주요 목적
본 논문의 주요 목적은 유럽우주국 Modelling and Data Analysis Working Group (MADAWG)이 Solar Orbiter 미션을 위해 개발한 최신 모델·도구·기술을 검토하는 것입니다. 구체적으로는:
- 태양 및 태양권 관측을 위한 현존 모델링 활용 방법 요약
- RS 관측과 IS 측정 데이터를 연결하기 위한 새로운 방법론 제시
- 미션 운영·데이터 활용 극대화를 위한 모델링 전략 설명
- Solar Orbiter 데이터의 과학적 활용을 최대화하는 방법 제안
4. 소개된 주요 모델
논문은 태양·태양권 연구를 위한 다양한 모델을 소개합니다.
4.1 PFSS (Potential Field Source Surface) 모델
PFSS 모델은 코로나 자기장 구조를 재구성하는 데 사용되는 기본적인 방법입니다. 이 모델은 자기장이 무전류(current-free)인 포텐셜 필드라고 가정하며, 특정 ‘소스 표면’(일반적으로 태양 반지름의 약 2.5배 거리)에서 자기장이 태양 방향으로 방사형이 된다고 가정합니다. IDL Solarsoft 배포 패키지에서 이용 가능하며, 태양 코로나의 3D 재구성에 활용됩니다.
4.2 EUHFORIA (EUropean Heliospheric FORecasting Information Asset)
EUHFORIA는 태양 코로나와 행성간 공간에서의 CME(Coronal Mass Ejection) 전파와 상호작용을 시뮬레이션하기 위한 완전한 자기유체역학(MHD) 모델입니다. 이 모델은 CME의 궤적, 공간적 진화, 자기적 연결성을 예측하고, 관측된 CME 데이터와 비교함으로써 우주 기상 예측 능력을 향상시킵니다.
4.3 MULTI-VP
MULTI-VP는 태양풍 가속 과정을 계산하는 다차원 모델로, 코로나에서 여러 자기력선을 따라 흐르는 태양 플라즈마의 속도와 온도를 계산합니다. 이 모델은 PFSS 외삽법을 사용하여 코로나 자기장 구조를 얻고, 다양한 자기력선을 따라 태양풍 가속을 계산할 수 있습니다.
4.4 Connectivity Tool
Connectivity Tool은 Solar Orbiter와 다른 우주선이 태양 표면의 어떤 지점과 자기적으로 연결되어 있는지를 계산하는 도구입니다. 이 도구는 두 가지 모델 접근법을 결합합니다:
Solar Orbiter(및 타 우주선)가 태양 표면의 어떤 지점과 자기적으로 연결되는지 계산:
- PFSS 모델을 사용하여 코로나 자기장 구조를 계산
- 파커 나선(Parker Spiral) 모델을 적용하여 행성간 자기장 구조를 계산
이 도구는 태양풍 속도 측정값을 이용해 파커 나선의 형태를 정의하고, 우주선의 위치에서 코로나 모델의 외부 경계까지 자기력선을 추적한 다음, 그 지점에서 태양 표면까지 역추적하는 방식으로 작동합니다.
5. 핵심 데이터 분석 도구
논문은 또한 Solar Orbiter 데이터를 분석하기 위한 다양한 도구를 소개합니다:
5.1 JHelioviewer
JHelioviewer는 JPEG 2000 압축 표준을 기반으로 한 태양 데이터 시각화 도구입니다. 이 도구의 주요 기능은:
- 다중 우주선에서 촬영한 태양 이미지의 3D 시각화 지원
- JPEG2000을 통한 압축 이미지 스트리밍
- 실시간 이미지 처리 기능 제공
- 데이터 검색 및 발견 지원
5.2 SunGlobe
SunGlobe는 Solar Orbiter의 관측 계획 및 목표 선택을 지원하는 IDL 기반 시각화 도구입니다. 주요 기능은:
- 서로 다른 시간에 촬영된 이미지를 미래 관측 시간에 맞춰 정렬(차등 회전 적용)
- 근면과 원면을 포함한 전체 태양의 복합 이미지 생성
- 우주선 지향 선택: SPICE, EUI, PHI 등 장비의 최적 지향점 결정 지원
- 좌표 데이터 활용: 계획된 관측 시간의 관측 기하학 계산
- 대화형 시각화: 방향, 관측 거리, 확대/축소 등 조정 가능
- PFSS 자기장 외삽 및 우주선의 지표면 아래 점 추적과 같은 추가 기능 제공
5.3 3DView
3DView는 우주선 위치와 자세, 행성 궤도, 과학 데이터(관측, 시뮬레이션, 모델)의 3D 시각화를 제공하는 도구입니다. 주요 기능은:
- SPICE 커널과 ESA 또는 NASA 저장소의 관련 파일을 통한 궤도 및 자세 처리
- 지상 기반 장비와 관련 2D 데이터 표시 기능
- 지상 기반 및 우주 탑재 장비 간의 연결 검색
- 웹 서비스를 통해 여러 대형 데이터베이스(CDPP/AMDA, NASA/CDAWeb, ESA/Cluster Science Archive)에 연결
- 행성 과학 데이터 검색을 위한 EPN-TAP 클라이언트 제공
- VOtable 및 CDF 파일 교환을 위한 IVOA SAMP 구현
5.4 기타 도구
논문은 이 외에도 다양한 데이터 분석 기법을 소개합니다:
- 3D 재구성 및 포인팅 도구: 여러 관점에서의 영상을 이용해 코로나 루프, 플럭스 로프, 충격파 등을 3D로 재구성
- J-Map 시각화: 극좌표로 이미지를 변환하고 시간 슬라이스를 쌓아 CME와 작은 규모의 특징(스트리머 블롭 등)을 추적
- 전방 모델링 도구: 3D 수치 모델로부터 합성 관측(EUV, 백색광, 분광편광 데이터)을 생성하여 실제 데이터와 비교
- 입체 자기도 기술: 서로 다른 관점의 관찰을 결합하여 자기장 측정의 180° 방위각 모호성을 해결
6. 연구 결과 및 영향
이 논문의 주요 결과와 영향은 다음과 같습니다:
- 원격 감지 관측과 현장 측정 데이터셋을 효과적으로 연결할 수 있는 통합 모델 및 도구 개발
- 개선된 코로나 모델, 연결성 도구, 고급 데이터 분석 시스템의 통합적 활용이 Solar Orbiter 미션의 과학적 성과 극대화에 필수적임을 확인
- 앙상블 모델링과 연결성 예측을 통해 태양 자기장 매핑의 불확실성 감소, 이는 태양풍 특성과 CME 영향 예측의 핵심 요소
- 이러한 도구들이 실시간 미션 운영뿐만 아니라 사후 데이터 분석도 강화하여 Solar Orbiter 미션의 과학적 가치를 증대
다양한 데이터셋을 통합하고 시각화하는 이러한 방법론은 우주 기상 예측을 개선하고, 태양 이벤트와 행성간 결과 사이의 연결을 정교화합니다. 또한 미래의 다중점 연구와 조율된 관측 캠페인을 위한 토대를 마련합니다.
7. 결론
본 논문은 코로나 모델, 자기 연결성 도구, 데이터 분석 및 시각화 시스템의 통합적 활용이 Solar Orbiter 미션의 과학적 이해를 크게 향상시킬 수 있음을 보여줍니다. 이 논문에서 소개된 도구와 기술은 태양 표면에서 발생하는 현상과 우주 공간에서 관측되는 태양풍/입자 간의 연결을 이해하는 데 중요한 역할을 합니다.
이러한 통합적 접근법은 태양 대기 및 태양권의 역학을 이해하는 능력을 크게 향상시키고, 우주 기상 현상 예측을 개선하며, Solar Orbiter 미션의 전반적인 과학적 성과를 높일 것으로 기대됩니다.
참고 문헌
- A. P. Rouillard et al., 2020, Models and data analysis tools for the Solar Orbiter mission, A&A
